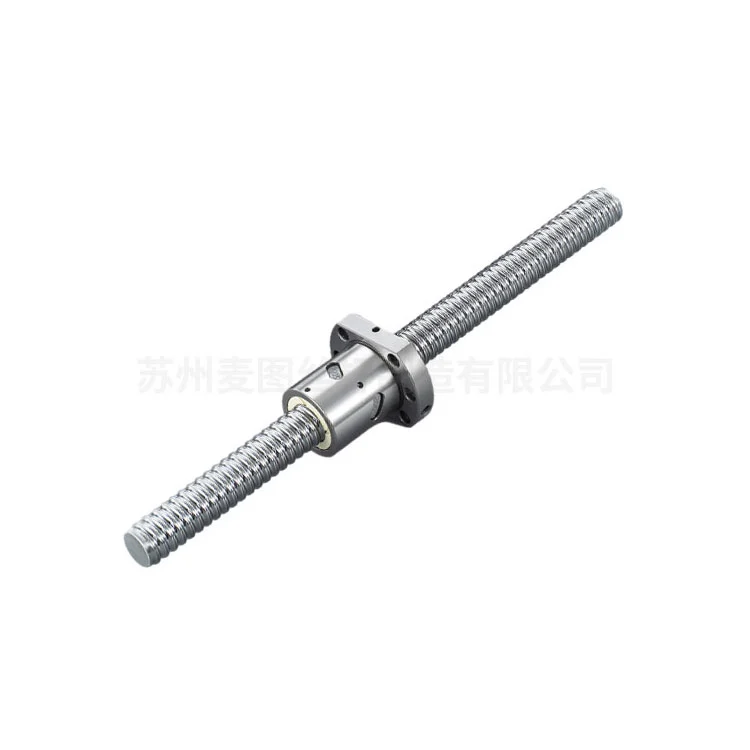

डबल नट रोल्ड बॉल स्क्रू
Maitu चा डबल नट रोल्ड बॉल स्क्रू हा एक उच्च-सुस्पष्ट यांत्रिक घटक आहे, उत्कृष्ट कार्यक्षमतेसह आणि अचूकतेसह रोटेशनल हालचालींना रेखीय गतीमध्ये अनुवादित करण्यासाठी कुशलतेने तयार केले आहे. आमच्याकडे एक परिपक्व उत्पादन प्रणाली आणि बॉल स्क्रू उत्पादन पुरवठा साखळी आहे, ज्यामुळे आम्हाला उत्पादन आणि वितरण उपाय इ.
मूळ अभियांत्रिकी संकल्पनांमध्ये रुजलेले, Maitu चे दर्जेदार डबल नट रोल केलेले बॉल स्क्रू रोलिंग-संपर्क यंत्रणेवर अवलंबून असतात—पुनर्प्रवर्तित बॉल बेअरिंग स्क्रू शाफ्ट आणि नट यांच्यातील घर्षण कमीतकमी कमी करतात. हे नाविन्यपूर्ण डिझाइन ट्रॅपेझॉइडल लीड स्क्रूला लक्षणीय फरकाने मागे टाकते, 90% किंवा त्याहून अधिक यांत्रिक कार्यक्षमतेची बढाई मारते. यामुळे, अचूकता, विश्वासार्हता आणि ऊर्जा बचत नॉन-निगोशिएबल असलेल्या अनुप्रयोगांसाठी ही एक अपरिवर्तनीय निवड बनली आहे.
तांत्रिक ठळक मुद्दे
1. स्क्रूवरील थ्रेड्स अचूक कोल्ड-रोलिंग तंत्राद्वारे तयार केले जातात. ही प्रक्रिया पृष्ठभागाची कडकपणा वाढवते आणि सुसंगत धान्य रचना सुनिश्चित करते, सर्व काही मध्यम-ते-उच्च-आवाज उत्पादन चालविण्यासाठी खर्च आटोपशीर ठेवते.
2. नटमध्ये बॉल रिटर्न चॅनेल आणि डिफ्लेक्टरसह एकत्रित केलेली जागा-बचत डिझाइन वैशिष्ट्यीकृत आहे. हे सेटअप चढ-उतार लोड आणि ऑपरेटिंग वेगाच्या अधीन असतानाही, सीमलेस बॉल रिक्रिक्युलेशनची हमी देते.
3. निवडण्यायोग्य प्रीलोड सोल्यूशन्स—जसे की डबल-नट कॉन्फिगरेशन किंवा ऑफसेट लीड—अक्षीय बॅकलॅश प्रभावीपणे काढून टाकतात, मागणी केलेल्या कार्यांसाठी अपवादात्मक स्थितीत्मक पुनरावृत्तीक्षमता प्रदान करतात.
4. ISO 3408 आणि JIS B1192 मानकांचे काटेकोर पालन करून उत्पादित, सर्व युनिट्समध्ये सातत्यपूर्ण मितीय अचूकता आणि विश्वसनीय कार्यप्रदर्शन सुनिश्चित करते.
मुख्य कार्यप्रदर्शन लाभ
कोल्ड-रोलिंग प्रक्रियेमुळे स्क्रूच्या पृष्ठभागावर संकुचित अवशिष्ट ताण येतो, ज्यामुळे तीन गंभीर क्षेत्रांमध्ये लक्षणीय सुधारणा होते:
1.विस्तारित थकवा जीवन: डायनॅमिक लोडिंग परिस्थितीत वर्धित टिकाऊपणा, उद्योग-मानक L10 जीवन सूत्रानुसार रेट केलेल्या सेवा आयुष्यासह.
2.सुपीरियर कडकपणा: ऑप्टिमाइझ केलेल्या कडकपणाची वैशिष्ट्ये या बॉल स्क्रूला जलद प्रतिसाद आणि किमान संरचनात्मक विकृती आवश्यक असलेल्या अनुप्रयोगांसाठी आदर्श बनवतात.
3. गुळगुळीत, शांत ऑपरेशन: एक प्रीमियम पृष्ठभाग पूर्ण (Ra व्हॅल्यू सामान्यत: ≤ 0.4 μm सह) कंपन कमी करते आणि ऑपरेशनल आवाज कमी करते, एकूण सिस्टम कार्यप्रदर्शन वाढवते.
साहित्य तपशील
| स्क्रू शाफ्ट: | उच्च-कार्बन क्रोमियम स्टील (SCM435/SNCM220) HRC 58-62 पर्यंत कठोर. |
| नट हाउसिंग: | गंज प्रतिकारासाठी ब्लॅक ऑक्साईड किंवा झिंक-निकेल कोटिंगसह मिश्र धातुचे स्टील. |
| गोळे: | हाय-स्पीड ऍप्लिकेशन्ससाठी पर्यायी सिरेमिक पर्यायांसह ग्रेड 100 क्रोमियम स्टील (GCr15). |
ऍप्लिकेशन इंडस्ट्रीज
सीएनसी मशीन टूल्स आणि औद्योगिक रोबोटिक्स
एरोस्पेस ॲक्ट्युएशन सिस्टम
वैद्यकीय इमेजिंग आणि स्वयंचलित निदान उपकरणे
सेमीकंडक्टर वेफर हाताळणी आणि लिथोग्राफी
इलेक्ट्रिक वाहन बॅटरी असेंब्ली लाईन्स
आमच्या डबल नट रोल्ड बॉल स्क्रूची स्थिती अचूकतेसाठी कठोर चाचणी घेतली जाते. आणि हे औद्योगिक परिशुद्धता ग्रेड (C3-C7) चे अनुपालन सुनिश्चित करू शकते. बॉल स्क्रू कामगिरीसह रोल केलेल्या थ्रेड इकॉनॉमीचे संयोजन करून, हे उत्पादन ऑटोमेशन उद्योगांसाठी एक इष्टतम समाधान प्रदान करते जेथे अचूकता, दीर्घायुष्य आणि मालकीची एकूण किंमत संवेदनशील असते.

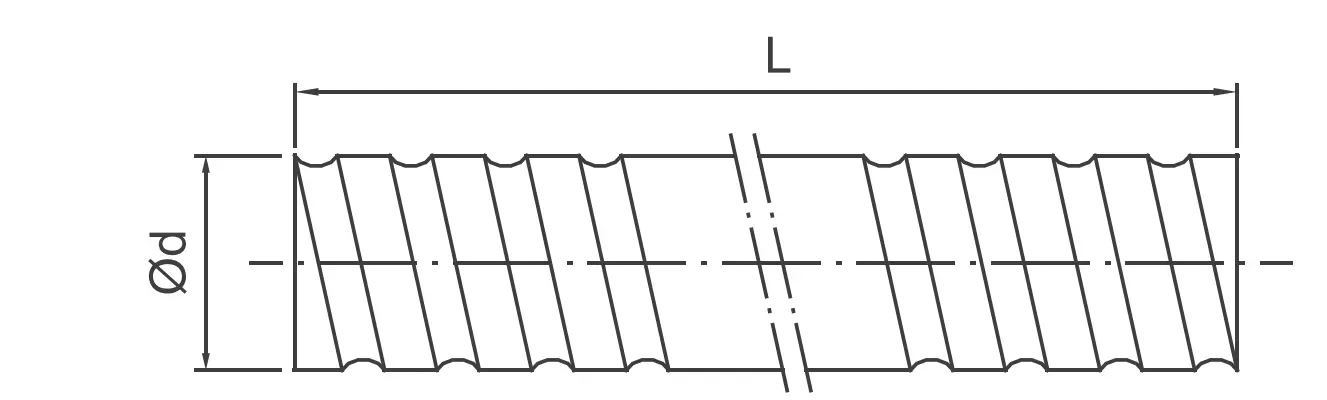

उत्पादन मापदंड
| प्रकार | अचूक ग्रेड | दिशा | सुरू करा | कोड | नट प्रकार | मर्यादित लांबी | ||
| d | आघाडी | मणी दा | उजवा/डावा | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | के, बीएसएच | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | के, बीएसएच | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | के, बीएसएच | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | आर/एल | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | आर/एल | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | आर/एल | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | आर/एल | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | आर/एल | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | आर/एल | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | आर/एल | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | आर/एल | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
तुमच्या गरजांसाठी Maitu का निवडायचे?
अभियांत्रिकी उत्कृष्टता आणि सिद्ध ट्रॅक रेकॉर्ड:
12 वर्षांपेक्षा जास्त विशिष्ट उत्पादन अनुभवासह (शांघायमधील 20 वर्षांच्या वारशातून) Maitu ने 16,000 पेक्षा जास्त प्रकारचे स्क्रू कॉन्फिगरेशन यशस्वीरित्या वितरित केले आहे. आम्ही फक्त भाग विकत नाही; आम्ही 5,000+ जागतिक ग्राहकांना सेवा देण्याच्या इतिहासाद्वारे समर्थित मोशन कंट्रोल सोल्यूशन्स प्रदान करतो.
डबल नट तंत्रज्ञानासह शून्य-बॅकलॅश अचूकता:
आमचे डबल नट रोल केलेले बॉल स्क्रू निवडण्यायोग्य प्रीलोड सोल्यूशन्सद्वारे अक्षीय बॅकलॅश दूर करण्यासाठी इंजिनियर केलेले आहेत. स्टँडर्ड सिंगल नट्सच्या विपरीत, आमचे डबल नट कॉन्फिगरेशन उच्च स्थानीय पुनरावृत्ती आणि वर्धित कडकपणा प्रदान करते, ज्यामुळे ते C5-C7 अचूक आवश्यकतांसाठी महागड्या ग्राउंड स्क्रूसाठी इष्टतम किफायतशीर पर्याय बनतात.
उत्कृष्ट सामग्री अखंडता आणि पृष्ठभाग समाप्त:
आम्ही SCM435/SNCM220 हाय-कार्बन क्रोमियम स्टीलचा वापर करतो, HRC 58-62 पर्यंत कठोर. आमच्या अचूक कोल्ड-रोलिंग तंत्रासह आणि Ra ≤ 0.4 μm च्या पृष्ठभागाच्या समाप्तीसह, आमचे स्क्रू विस्तारित L10 थकवा आयुष्य आणि 90% पेक्षा जास्त यांत्रिक कार्यक्षमता देतात, ज्यामुळे मालकीची एकूण किंमत (TCO) लक्षणीयरीत्या कमी होते.
स्वयं-विकसित ERP द्वारे प्रगत शोधक्षमता:
गुणवत्ता हे शास्त्र आहे, योगायोग नाही. Maitu उत्पादनाच्या प्रत्येक टप्प्याचा मागोवा घेण्यासाठी मालकीच्या ERP प्रणालीचा वापर करते—कच्च्या मालाच्या उष्णता उपचारापासून ते अंतिम डायनॅमिक चाचणीपर्यंत. हे सुनिश्चित करते की प्रत्येक शिपमेंट ISO 3408 आणि JIS B1192 मानकांचे काटेकोरपणे पालन करते, आमच्या ग्राहकांना पूर्ण पारदर्शकता आणि सातत्यपूर्ण गुणवत्ता प्रदान करते.
वारंवार विचारले जाणारे प्रश्न
1. मैतू जमिनीच्या तुलनेत रोल केलेल्या बॉल स्क्रूचा अचूक दर्जा कसा सुनिश्चित करतो?
ग्राउंड स्क्रू पारंपारिकपणे अति-उच्च सुस्पष्टतेसाठी वापरल्या जात असताना, आमच्या डबल नट प्रीलोड सिस्टमसह Maitu चे प्रगत कोल्ड-रोलिंग तंत्रज्ञान आम्हाला C5 ते C7 अचूक ग्रेड प्राप्त करण्यास अनुमती देते. हे लक्षणीयरीत्या कमी किंमतीसह उच्च-कार्यक्षमता समाधान देते, ऑटोमेशन आणि रोबोटिक्ससाठी आदर्श जेथे अचूकता आणि बजेट दोन्ही महत्त्वपूर्ण घटक आहेत.
2. तुम्ही आमच्या विशिष्ट CAD रेखाचित्रांनुसार कस्टम एंड-मशीनिंग प्रदान करू शकता का?
होय. आम्ही विशेषत: कस्टम एंड-मशीनिंगसाठी उच्च-परिशुद्धता CNC लेथने सुसज्ज असलेल्या 10 विशेष उत्पादन लाइन चालवितो. तुमच्या ॲप्लिकेशनला विशिष्ट स्नॅप रिंग ग्रूव्ह्ज, कीड शाफ्ट्स किंवा थ्रेडेड टोकांची आवश्यकता असली तरीही, कंपन आणि अकाली पोशाख टाळण्यासाठी मशीनिंग बॉल ट्रॅकवर केंद्रित आहे याची आम्ही खात्री करतो.
3. मोठ्या प्रमाणात ऑर्डर आणि OEM कस्टमायझेशनसाठी विशिष्ट लीड टाइम काय आहे?
सुझोउ आणि डोंगगुआनमधील आमच्या ड्युअल-फॅक्टरी सेटअपबद्दल धन्यवाद, आम्ही उच्च उत्पादन क्षमता राखतो. मानक वैशिष्ट्यांसाठी, आम्ही रोल केलेल्या शाफ्टचा महत्त्वपूर्ण साठा बाळगतो. OEM सानुकूलनांसाठी, आमच्या ERP-निरीक्षित वर्कफ्लोद्वारे रेखांकनाची पुष्टी झाल्यानंतर, आम्ही वेळेवर वितरण सुनिश्चित करण्यासाठी एक सुव्यवस्थित उत्पादन वेळापत्रक प्रदान करतो, अगदी उच्च-वॉल्यूम ऑर्डरसाठीही.
4. आपण शिपिंगपूर्वी बॉल स्क्रूच्या गुणवत्तेची आणि कार्यक्षमतेची हमी कशी देता?
प्रत्येक Maitu डबल नट रोल्ड बॉल स्क्रू कठोर तपासणी प्रोटोकॉलमधून जातो. यामध्ये पृष्ठभागाची कडकपणा चाचणी, मितीय पडताळणी (ISO 3408 अनुरूप), आणि सुरळीत चालणारी चाचणी समाविष्ट आहे.

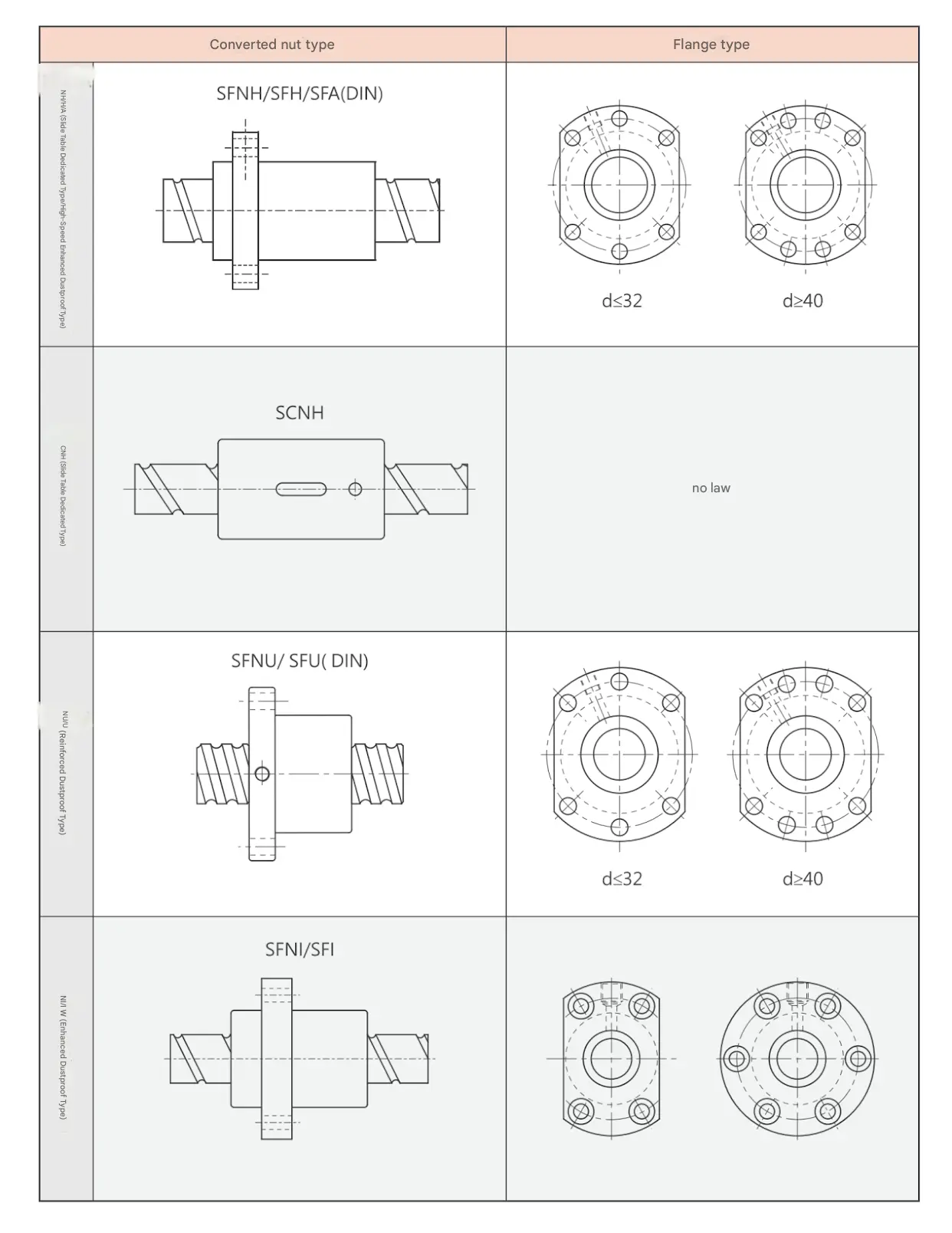

बॉल स्क्रू नट संदर्भ
अधिक तपशीलांसाठी आणि इतर नट प्रकारांसाठी, कृपया आमच्याशी संपर्क साधा.
