सपोर्ट युनिट फिक्स्ड आणि सपोर्टेड साइड

Maitu चे सपोर्ट युनिट फिक्स्ड आणि सपोर्टेड साइड अचूक-अभियांत्रिक आहे आणि प्रामुख्याने दोन भिन्न प्रकारांमध्ये उपलब्ध आहे: स्थिर बाजू आणि सपोर्टेड साइड, प्रत्येक सिस्टममध्ये विशिष्ट यांत्रिक कार्ये पूर्ण करण्यासाठी डिझाइन केलेले आहे. कोणत्याही लीड स्क्रू असेंब्लीमध्ये सपोर्ट युनिट्सचे कॉन्फिगरेशन हे एक मूलभूत पैलू आहे, जे ऑपरेशनल स्थिरता सुनिश्चित करण्यासाठी आणि अचूक रेषीय गती प्राप्त करण्यासाठी महत्त्वपूर्ण आहे.

चौकशी पाठवा

उत्पादन वर्णन

सपोर्ट युनिट फिक्स्ड आणि सपोर्टेड साइड फ्रॉम मैटू फॅक्ट्रीचे निश्चित वैशिष्ट्य म्हणजे अक्षीय आणि रेडियल दोन्ही दिशांमध्ये हालचाल मर्यादित करण्याची क्षमता आहे. यात सामान्यत: कोनीय संपर्क बियरिंगची जुळलेली जोडी किंवा थ्रस्ट बेअरिंगसह एक खोल ग्रूव्ह बॉल बेअरिंग समाविष्ट केले जाते, जे एकत्रितपणे स्क्रूमधून रेडियल लोड आणि थ्रस्ट लोड दोन्ही घट्टपणे शोषून घेतात. हे कॉन्फिगरेशन कठोर अक्षीय निर्धारण प्रदान करण्यासाठी इंजिनीयर केलेले आहे, ज्यामुळे उच्च-परिशुद्धता स्थिती आणि महत्त्वपूर्ण द्वि-दिशात्मक थ्रस्ट फोर्सचे प्रसारण आवश्यक असलेल्या अनुप्रयोगांसाठी ते एक अपरिहार्य घटक बनते.

याउलट, सपोर्ट युनिट फिक्स्ड आणि सपोर्टेड साइड रेडियल सपोर्ट प्रदान करताना अक्षीय फ्लोटला परवानगी देण्याच्या क्षमतेद्वारे वैशिष्ट्यीकृत आहे. हे सहसा एक खोल खोबणी बॉल बेअरिंग किंवा रेडियल बुशलिंग वापरते, जे थर्मल बदलांमुळे स्क्रू शाफ्टला अक्षीय दिशेने मुक्तपणे विस्तृत किंवा आकुंचन करण्यास अनुमती देते. हे विशिष्ट डिझाइन लांब स्क्रू असेंब्लीमध्ये थर्मल लांबपणाची भरपाई करण्यासाठी, धोकादायक अंतर्गत ताण, बंधनकारक आणि संभाव्य सिस्टम बिघाड टाळण्यासाठी महत्त्वपूर्ण आहे.

तथापि, निश्चित आणि समर्थित बाजूंमधली निवड ही केवळ निवड नसून एक पद्धतशीर डिझाइन निर्णय आहे. चुकीच्या कॉन्फिगरेशनमुळे कमी अचूकता, जास्त आवाज आणि अकाली बेअरिंग अपयश होऊ शकते. अशा प्रकारे, या युनिट्सची योग्य जोडणी आणि अचूक संरेखन संपूर्ण मोशन सिस्टमच्या अखंडतेसाठी स्क्रूइतकेच गंभीर आहे.

आम्ही एकात्मिक स्क्रू आणि सपोर्ट युनिट सोल्यूशन्स प्रदान करण्यात स्वारस्य आहोत. आमचे सपोर्ट युनिट फिक्स्ड आणि सपोर्टेड साइड आमच्या ट्रॅपेझॉइडल आणि एसीएमई स्क्रूच्या वैशिष्ट्यांशी जुळण्यासाठी इंजिनीयर केलेले आहेत.

उत्पादन मापदंड

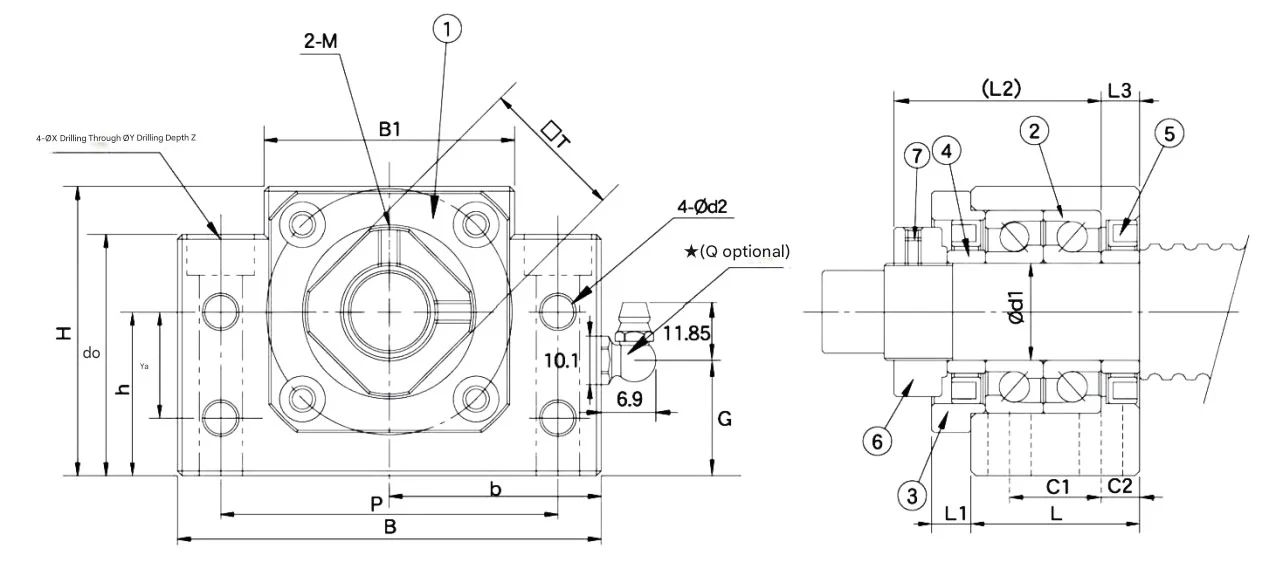

सपोर्ट युनिट फिक्स्ड-साइड एमबीके मालिका

मॉडेल	व्यासाचा	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

सपोर्ट युनिट सपोर्ट साइड एमबीएफ सिरीज

मॉडेल	व्यासाचा	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

सपोर्ट युनिट फिक्स्ड-साइड MFK मालिका

मॉडेल	व्यासाचा	L	H	F	E	Dg6	A	पीसीडी	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

समर्थन युनिट समर्थन साइड MEF मालिका

मॉडेल	व्यासाचा	L	H	F	Dg6	A	पीसीडी	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Maitu उत्पादने का निवडा?

पद्धतशीर गती अखंडता

आम्ही फक्त भाग विकत नाही; आम्ही एकात्मिक गती उपाय प्रदान करतो. आमची स्थिर आणि समर्थित युनिट्स आमच्या ट्रॅपेझॉइडल आणि ACME स्क्रू वैशिष्ट्यांशी पूर्णपणे जुळण्यासाठी, संरेखन त्रुटी दूर करण्यासाठी आणि तुमच्या संपूर्ण ट्रान्समिशन सिस्टमची संरचनात्मक अखंडता सुनिश्चित करण्यासाठी इंजिनिअर केलेली आहेत.

प्रगत थर्मल नुकसान भरपाई डिझाइन

आमची "सपोर्टेड साइड" युनिट्स विशेषतः अक्षीय फ्लोटला परवानगी देण्यासाठी डिझाइन केलेली आहेत. स्क्रू शाफ्टला तापमान चढउतारांमध्ये मुक्तपणे विस्तारित किंवा आकुंचन पावण्याची परवानगी देऊन, आमची रचना अंतर्गत ताण आणि बंधन टाळते, जे लांब स्क्रू असेंब्लीमध्ये अकाली सिस्टीम अपयशाचे प्रमुख कारण आहेत.

उच्च-कडकपणा द्वि-दिशात्मक लोडिंग

अचूक स्थितीसाठी, आमच्या "फिक्स्ड साइड" युनिट्समध्ये उच्च-दर्जाच्या कोनीय संपर्क बियरिंग्ज समाविष्ट आहेत. हे कॉन्फिगरेशन उत्कृष्ट अक्षीय आणि रेडियल प्रतिबंध प्रदान करते, हेवी-ड्युटी औद्योगिक भारांच्या अंतर्गत देखील अचूकता राखण्यासाठी महत्त्वपूर्ण द्वि-दिशात्मक थ्रस्ट फोर्स शोषून घेते.

12+ वर्षे उत्पादन कौशल्य

शांघाय यिंगकीपासून सुरू झालेला वारसा आणि सुझोउमध्ये एक दशकाच्या स्वतंत्र उत्पादनासह, Maitu ने सखोल डोमेन अनुभव आणला आहे. आमची ISO 9001 प्रमाणित सुविधा उत्पादनाच्या प्रत्येक टप्प्यावर लक्ष ठेवण्यासाठी स्वयं-विकसित ERP प्रणाली वापरते, प्रत्येक सपोर्ट युनिट कठोर औद्योगिक सहिष्णुता पूर्ण करते याची खात्री करून.

सिद्ध कार्यप्रदर्शन आणि सानुकूलन

80,000 पेक्षा जास्त युनिट्स जागतिक ग्राहकांना वितरित करून, आम्ही एक सिद्ध ट्रॅक रेकॉर्ड ऑफर करतो. तुम्हाला मानक कार्बन स्टील किंवा स्टेनलेस स्टील किंवा कांस्य सारख्या विशिष्ट सामग्रीची आवश्यकता असली तरीही, आमची 10 अभियंत्यांची टीम तुमच्या विशिष्ट पर्यावरणीय आणि यांत्रिक गरजा पूर्ण करण्यासाठी सपोर्ट युनिट कस्टमाइझ करू शकते.

वारंवार विचारले जाणारे प्रश्न

सपोर्ट युनिट फिक्स्ड आणि सपोर्टेड साइड कशी निवडावी?

मानक उच्च-परिशुद्धता सेटअपसाठी एक निश्चित बाजू (स्क्रूला अक्षीयपणे लॉक करण्यासाठी आणि थ्रस्ट लोड हाताळण्यासाठी) आणि एक सपोर्टेड साइड (थर्मल विस्तारासाठी परवानगी देताना रेडियल सपोर्ट प्रदान करण्यासाठी) आवश्यक आहे. आमची अभियांत्रिकी कार्यसंघ तुमची लोड दिशा आणि गती आवश्यकतांवर आधारित विशिष्ट बेअरिंग कॉन्फिगरेशन (उदा. कोनीय संपर्क वि. खोल खोबणी) निर्धारित करण्यात मदत करू शकते.

तुमची सपोर्ट युनिट्स ट्रॅपेझॉइडल आणि एसीएमई स्क्रू दोन्हीशी सुसंगत आहेत का?

होय. आम्ही एकात्मिक उपायांमध्ये माहिर आहोत. आमची सपोर्ट युनिट्स विशेषतः आमच्या 30° ट्रॅपेझॉइडल आणि 29° ACME स्क्रूच्या एंड-जर्नल परिमाणांशी जुळण्यासाठी मशीन केलेली आहेत. हे हाय-स्पीड ऑपरेशन दरम्यान कंपन आणि आवाज कमी करून, अखंड फिट सुनिश्चित करते.

या युनिट्समध्ये दीर्घायुष्य धारण करण्यासाठी Maitu काय उपाययोजना करते?

आम्ही तंतोतंत गृहनिर्माण बोअर ग्राइंडिंग आणि उच्च-कार्बन क्रोमियम बेअरिंग स्टीलची निवड यासह कठोर गुणवत्ता नियंत्रण प्रक्रियेचा वापर करतो. आमची युनिट्स दूषित होण्यापासून रोखण्यासाठी नियंत्रित वातावरणात एकत्र केली जातात, याची खात्री करून वंगण आणि सील विस्तारित अंतरासाठी देखभाल-मुक्त कार्यप्रदर्शन प्रदान करतात.

सानुकूलित शाफ्ट व्यास आणि विशेष सामग्रीसाठी तुम्ही सपोर्ट युनिट देऊ शकता का?

एकदम. आम्ही मानक वैशिष्ट्यांची विस्तृत श्रेणी ऑफर करत असताना, आमचा कारखाना सानुकूलित डिझाइन हाताळण्यासाठी CNC लेथ आणि उच्च-परिशुद्धता मशीनिंग केंद्रांनी सुसज्ज आहे. तुमच्या विशिष्ट रेखाचित्रे आणि तांत्रिक नोट्सच्या आधारे आम्ही गंजणाऱ्या वातावरणासाठी स्टेनलेस स्टीलसह विविध साहित्य वापरून युनिट्स तयार करू शकतो.
