अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक आधुनिक मोशन सिस्टममध्ये अचूकता, स्थिरता आणि विश्वासार्हता कशी सुधारू शकतात

लेखाचा सारांश: अल्ट्रा प्रिसिजन रेखीय मार्गदर्शकमोशन सिस्टम्ससाठी आवश्यक आहेत ज्यांना अपवादात्मकपणे अचूक स्थान, सुरळीत प्रवास, उच्च कडकपणा आणि दीर्घकालीन पुनरावृत्तीची आवश्यकता असते. सेमीकंडक्टर उपकरणे आणि अचूक मशीन टूल्सपासून रोबोटिक्स आणि वैद्यकीय उपकरणांपर्यंत, योग्य रेषीय मार्गदर्शक थेट मशीनिंग गुणवत्ता, उपकरणे स्थिरता आणि ऑपरेटिंग खर्चावर प्रभाव टाकू शकतो. हा लेख अल्ट्रा-प्रिसिजन मार्गदर्शक मार्ग कसे कार्य करतात, कोणती वैशिष्ट्ये सर्वात महत्त्वाची आहेत, अचूक ग्रेडची तुलना कशी करतात आणि व्यावसायिक निर्मात्याकडून विश्वासार्ह समाधान निवडताना खरेदीदारांनी काय विचारात घेतले पाहिजे हे स्पष्ट करते जसे कीमैतू.

सामग्री सारणी

• अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक का महत्त्वाचे आहेत?
• कोणती तांत्रिक वैशिष्ट्ये उच्च-कार्यक्षमता रेखीय मार्गदर्शक परिभाषित करतात?
• अचूक ग्रेड आणि सहिष्णुता कार्यक्षमतेवर कसा परिणाम करतात?
• कोणती सामग्री आणि पृष्ठभाग उपचार दीर्घकालीन अचूकतेस समर्थन देतात?
• अल्ट्रा-प्रिसिजन रेखीय मार्गदर्शक सामान्यतः कुठे वापरले जातात?
• तुम्ही योग्य रेखीय मार्गदर्शक कसे निवडावे?
• खरेदीदारांनी कोणत्या गुणवत्ता नियंत्रणाची अपेक्षा करावी?
• वारंवार विचारले जाणारे प्रश्न
• अंतिम विचार

अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक का महत्त्वाचे आहेत?

आधुनिक ऑटोमेशनमध्ये, लीनियर मोशन यापुढे घटक A ते पॉइंट B कडे हलवण्यापुरते राहिलेले नाही. सेमीकंडक्टर उत्पादन, अचूक तपासणी, CNC मशीनिंग, रोबोटिक्स आणि वैद्यकीय उपकरणांना अनेकदा अत्यंत लहान विचलनांसह पुनरावृत्ती करता येण्याजोग्या हालचालींची आवश्यकता असते. या ऍप्लिकेशन्समध्ये, भौमितिक त्रुटीचे काही मायक्रोमीटर देखील उत्पादनाची गुणवत्ता, असेंबली अचूकता किंवा मापन परिणामांवर प्रभाव टाकू शकतात.

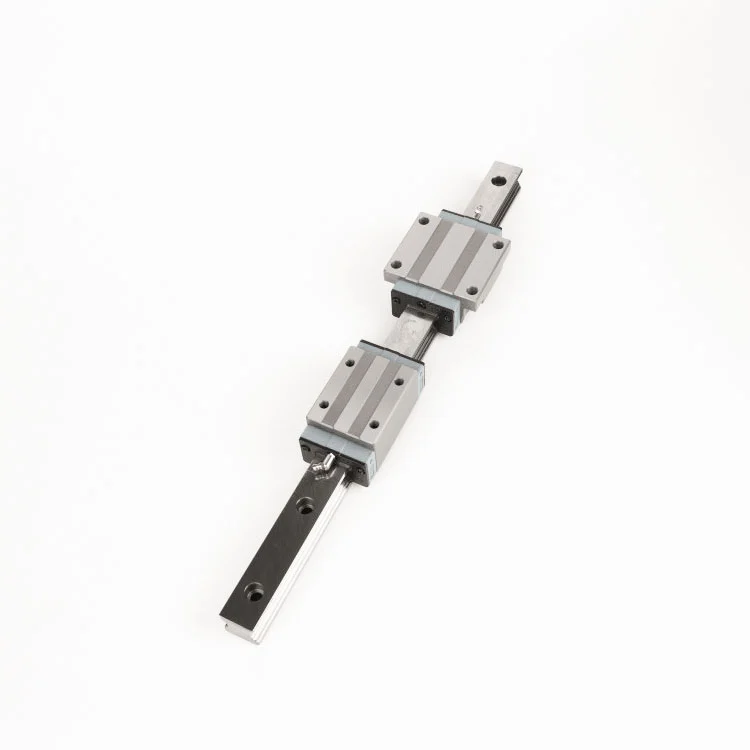

अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक मार्गदर्शक रेल आणि कॅरेज दरम्यान नियंत्रित रोलिंग-मोशन इंटरफेस प्रदान करतात. त्यांची ऑप्टिमाइझ केलेली रेसवे भूमिती, काळजीपूर्वक ग्राउंड माउंटिंग पृष्ठभाग आणि नियंत्रित उत्पादन सहनशीलता अवांछित कंपन, स्थितीतील भिन्नता आणि यांत्रिक खेळ कमी करण्यात मदत करतात.

औद्योगिक अनुप्रयोगांची मागणी करण्यासाठी Maitu रेखीय गती उत्पादने विकसित करते आणि अचूक घटक उत्पादन आणि संबंधित उपायांमध्ये 12 वर्षांपेक्षा जास्त अनुभव आहे. त्याचे अति-सुस्पष्टता मार्गदर्शक मार्ग कठोरता, मितीय सुसंगतता, लोड कार्यप्रदर्शन आणि दीर्घकालीन विश्वासार्हतेच्या आसपास डिझाइन केलेले आहेत, जे त्यांना अशा प्रणालींसाठी योग्य बनवतात जेथे सामान्य रेखीय मार्गदर्शक पुरेशी अचूकता प्रदान करू शकत नाहीत.

त्यामुळे अति-परिशुद्धता मार्गदर्शकाचे मूल्य त्याच्या मितीय सहिष्णुतेपुरते मर्यादित नाही. हे भौमितिक अचूकता, भौतिक गुणधर्म, प्रीलोड वर्तन, स्थापना गुणवत्ता, स्नेहन, सीलिंग आणि गुणवत्ता तपासणी यांचे संयोजन आहे जे वास्तविक-जागतिक गती कार्यप्रदर्शन निर्धारित करते.

कोणती तांत्रिक वैशिष्ट्ये उच्च-कार्यक्षमता रेखीय मार्गदर्शक परिभाषित करतात?

अचूक रेखीय मार्गदर्शकाचे मूल्यमापन एकाच अचूकतेच्या संख्येने न करता संपूर्ण गती घटक म्हणून केले पाहिजे. त्याची कार्यक्षमता निश्चित करण्यासाठी अनेक तांत्रिक वैशिष्ट्ये एकत्रितपणे कार्य करतात.

चार-बिंदू संपर्क आणि लोड वितरण

एक ऑप्टिमाइझ केलेले रेसवे स्ट्रक्चर लागू केलेले लोड एकाधिक संपर्क बिंदूंवर वितरित करू शकते. हे मार्गदर्शकाला रेडियल फोर्स, लॅटरल फोर्स आणि मोमेंट लोड्स अधिक प्रभावीपणे हाताळण्यास मदत करते, विशेषतः मल्टी-एक्सिस उपकरणांमध्ये.

प्रिसिजन-ग्राउंड पृष्ठभाग

ग्राउंड रेसवे आणि माउंटिंग पृष्ठभाग गुळगुळीत कॅरेज प्रवास आणि सुधारित आयामी सुसंगततेसाठी योगदान देतात. Maitu त्याच्या अल्ट्रा-प्रिसिजन मालिकेसाठी अंदाजे Ra 0.4–0.8 μm च्या पृष्ठभागाच्या समाप्तीसह ग्राउंड रेसवे निर्दिष्ट करते.

उच्च कडकपणा

जेव्हा मार्गदर्शक हेवी टूलिंग, कटिंग फोर्स, तपासणी मॉड्यूल्स किंवा मल्टी-एक्सिस मेकॅनिझमचे समर्थन करते तेव्हा कडकपणा विशेषतः महत्वाचा बनतो. एक कठोर मार्गदर्शिका विकृती कमी करण्यात आणि कार्यरत भारांखाली स्थिर स्थिरता राखण्यात मदत करू शकते.

विश्वसनीय सीलिंग आणि स्नेहन

रेखीय गती प्रणालींमध्ये दूषित होणे ही एक प्रमुख चिंता आहे. एकात्मिक मल्टी-लॅबिरिंथ सील दूषित घटकांना रोलिंग घटक आणि रेसवेपर्यंत पोहोचण्यापासून रोखण्यास मदत करू शकतात. वैकल्पिक स्नेहन उपाय विस्तारित ऑपरेशन दरम्यान देखभाल आवश्यकता कमी करू शकतात.

• स्थिर आणि गुळगुळीत रेखीय हालचाल
• उच्च भार आणि क्षण-लोड क्षमता
• प्रवासादरम्यान कंपन कमी होते
• नियंत्रित माउंटिंग आणि चालू अचूकता
• धूळ आणि बाह्य दूषित पदार्थांपासून संरक्षण
• योग्यरित्या वंगण केल्यावर दीर्घ देखभाल अंतराल

अचूक ग्रेड आणि सहिष्णुता कार्यक्षमतेवर कसा परिणाम करतात?

अचूक परिमाण आणि भूमितीय वैशिष्ट्ये किती घट्टपणे नियंत्रित केली जातात हे अचूक ग्रेड निर्धारित करते. एकाधिक समांतर रेल किंवा समन्वित अक्षांचा समावेश असलेल्या अनुप्रयोगांसाठी, मार्गदर्शक मार्गांमधील सुसंगतता विशेषतः महत्वाची आहे कारण स्थापना आणि ऑपरेशन दरम्यान लहान आयामी फरक जमा होऊ शकतात.

उदाहरणार्थ, Maitu चा उत्पादन डेटा N, H, P, SP आणि UP सह अनेक अचूक ग्रेड प्रदान करतो. UP वर्ग सूचीबद्ध श्रेणीतील सर्वोच्च अचूक श्रेणीचे प्रतिनिधित्व करतो.

टीप: दर्शविलेली मूल्ये उंची आणि रुंदी भत्ता (△H आणि △W) साठी उत्पादन मापदंड आहेत आणि विशिष्ट मार्गदर्शक कॉन्फिगरेशन आणि अनुप्रयोग आवश्यकतांसह एकत्रितपणे मूल्यांकन केले जावे.

सिंक्रोनाइझ केलेल्या हालचालींची आवश्यकता असलेल्या सिस्टमसाठी, उच्च परिशुद्धता ग्रेड निवडणे अधिक आयामी सुसंगतता प्रदान करू शकते. तथापि, प्रत्येक मशीनसाठी सर्वोच्च ग्रेड स्वयंचलितपणे सर्वोत्तम पर्याय नाही. खरेदीदारांनी आवश्यक अचूकता, भार, रेल्वेची लांबी, स्थापनेची परिस्थिती, ऑपरेटिंग वातावरण आणि एकूण प्रकल्प खर्च यांचा समतोल राखला पाहिजे.

कोणती सामग्री आणि पृष्ठभाग उपचार दीर्घकालीन अचूकतेस समर्थन देतात?

सामग्रीची निवड कठोरता, पोशाख प्रतिरोध, आयामी स्थिरता आणि सेवा जीवनावर थेट परिणाम करते. उच्च-कार्बन क्रोमियम बेअरिंग स्टील, जसे की SUJ2-समतुल्य सामग्री, रोलिंग-संपर्क घटकांची मागणी करण्यासाठी मोठ्या प्रमाणावर वापरले जाते कारण ते योग्य उष्णता उपचारानंतर उच्च कडकपणा प्राप्त करू शकते.

मैतू ची अल्ट्रा-प्रिसिजन रेखीय मार्गदर्शक मालिका अंदाजे 58-62 HRC च्या निर्दिष्ट कडकपणासह उच्च-कार्बन क्रोमियम बेअरिंग स्टील वापरते. अचूक-ग्राउंड रेसवे आणि नियंत्रित उष्णता उपचार सतत ऑपरेशनसाठी स्थिर संपर्क पृष्ठभाग तयार करण्यात मदत करतात.

अनुप्रयोगाच्या वातावरणावर अवलंबून, पृष्ठभागावरील उपचारांचा देखील विचार केला जाऊ शकतो. ब्लॅक ऑक्साईड आणि इलेक्ट्रोलेस निकेल प्लेटिंग अतिरिक्त पृष्ठभाग संरक्षण प्रदान करू शकतात आणि जेव्हा गंज प्रतिरोधकता किंवा पर्यावरणीय टिकाऊपणा हा एक महत्त्वाचा विचार आहे तेव्हा उपयुक्त ठरू शकतो.

• मूळ साहित्य:उच्च-कार्बन क्रोमियम बेअरिंग स्टील
• कडकपणा:अंदाजे 58-62 HRC
• रेसवे समाप्त:अंदाजे Ra 0.4–0.8 μm
• पर्यायी संरक्षण:ब्लॅक ऑक्साईड किंवा इलेक्ट्रोलेस निकेल प्लेटिंग

अल्ट्रा-प्रिसिजन रेखीय मार्गदर्शक सामान्यतः कुठे वापरले जातात?

गतीची आवश्यकता जितकी घट्ट असेल तितके उच्च-परिशुद्धता मार्गदर्शकाचे संभाव्य मूल्य जास्त. सतत हालचाल किंवा बाह्य भार हाताळताना उपकरणांनी पुनरावृत्ती करण्यायोग्य स्थिती राखली पाहिजे तेव्हा हे घटक विशेषतः संबंधित असतात.

सेमीकंडक्टर उपकरणे

वेफर हाताळणी, तपासणी, वितरण आणि पॅकेजिंग उपकरणे अत्यंत नियंत्रित हालचालींची आवश्यकता असू शकतात. स्थिर रेखीय मार्गदर्शन पोझिशनिंग सिस्टमला पुनरावृत्तीक्षमता राखण्यास आणि अवांछित कंपन कमी करण्यास मदत करते.

अचूक मशीन टूल्स

CNC आणि इतर उच्च-अचूकता मशीनिंग उपकरणे काटेकोरपणा आणि पुनरावृत्ती करण्यायोग्य टूल पोझिशनिंगला समर्थन देण्यासाठी कठोर गती घटकांवर अवलंबून असतात.

औद्योगिक रोबोटिक्स

रोबोटिक सिस्टीमसह वापरल्या जाणाऱ्या रेखीय अक्षांना बदलते भार आणि गुंतागुंतीच्या हालचालींचा अनुभव येऊ शकतो. मजबूत मोमेंट-लोड क्षमता बहु-अक्ष कॉन्फिगरेशनमध्ये स्थिरता राखण्यात मदत करू शकते.

अचूक मोजमाप साधने

मापन उपकरणे विशेषतः यांत्रिक विचलनास संवेदनशील असतात. गुळगुळीत हालचाल आणि नियंत्रित भौमितिक सहिष्णुता मोजमाप त्रुटीचे यांत्रिक स्रोत कमी करण्यात मदत करू शकतात.

वैद्यकीय उपकरणे

वैद्यकीय उत्पादन आणि सुस्पष्टता उपकरणांना अनेकदा विश्वसनीय स्थिती, नियंत्रित हालचाली आणि योग्य पृष्ठभाग संरक्षण आवश्यक असते. मार्गदर्शक निवडीमध्ये यांत्रिक कार्यप्रदर्शन आणि पर्यावरणीय आवश्यकता दोन्ही विचारात घेतल्या पाहिजेत.

तुम्ही योग्य रेखीय मार्गदर्शक कसे निवडावे?

केवळ त्याच्या जाहिरात केलेल्या अचूक वर्गावर आधारित मार्गदर्शक मार्ग निवडणे अयोग्य डिझाइन होऊ शकते. संपूर्ण ऑपरेटिंग वातावरण आणि यांत्रिक आवश्यकतांचे मूल्यांकन करणे हा एक चांगला दृष्टीकोन आहे.

1. आवश्यक स्थिती अचूकता निश्चित करा:लक्ष्य अचूकता, पुनरावृत्तीक्षमता आणि स्वीकार्य भौमितिक विचलन परिभाषित करा.
2. स्थिर आणि डायनॅमिक लोड्सची गणना करा:पेलोड, प्रवेग, कटिंग फोर्स, मोमेंट लोड्स आणि लोड वितरणाचा विचार करा.
3. रेल्वेची लांबी तपासा:लांब रेलच्या वेगवेगळ्या सहनशीलता आवश्यकता असू शकतात, म्हणून लांबी आणि अचूक ग्रेडचे मूल्यांकन एकत्र केले पाहिजे.
4. पर्यावरणीय परिस्थितीचे मूल्यांकन करा:धूळ, आर्द्रता, तापमान, संक्षारक पदार्थ आणि क्लीनरूम आवश्यकता विचारात घ्या.
5. योग्य स्नेहन निवडा:घर्षण कमी करण्यासाठी आणि सातत्यपूर्ण रोलिंग कार्यक्षमतेस समर्थन देण्यासाठी योग्य स्नेहन आवश्यक आहे.
6. स्थापना अचूकतेची पुष्टी करा:अगदी अचूक मार्गदर्शक देखील चुकीच्या पद्धतीने मशीन केलेल्या किंवा खराब संरेखित माउंटिंग पृष्ठभागाची भरपाई करू शकत नाही.
7. तपासणी दस्तऐवजाची विनंती करा:तांत्रिक तपासणी अहवाल उपयुक्त पुरावे देतात की पुरवठा केलेले घटक मान्य केलेल्या वैशिष्ट्यांची पूर्तता करतात.

मागणीच्या गरजा असलेल्या प्रकल्पांसाठी, अभियंत्यांनी तपशील निश्चित करण्यापूर्वी कॅरेज कॉन्फिगरेशन, प्रीलोड, माउंटिंग पद्धत, रेल्वे समांतरता, ड्राइव्ह-सिस्टम परस्परसंवाद आणि अपेक्षित सेवा चक्र यांचा देखील विचार केला पाहिजे.

खरेदीदारांनी कोणत्या गुणवत्ता नियंत्रणाची अपेक्षा करावी?

अचूक घटकांना केवळ व्हिज्युअल तपासणीऐवजी मोजता येण्याजोगे गुणवत्ता नियंत्रण आवश्यक आहे. व्यावसायिक पुरवठादाराकडे कच्चा माल, उष्णता उपचार, ग्राइंडिंग, मितीय पडताळणी, कार्यप्रदर्शन आणि अंतिम तपासणी समाविष्ट असलेल्या प्रक्रिया असाव्यात.

मैतू म्हणते की त्याची उत्पादन प्रक्रिया उष्णता उपचार, अचूक ग्राइंडिंग आणि अंतिम तपासणीद्वारे उच्च-कार्बन क्रोमियम बेअरिंग स्टील स्टोरेजमधून ERP-आधारित गुणवत्ता शोधण्यायोग्यता वापरते. ऑर्डरसाठी प्रदान केलेल्या तपासणी दस्तऐवजांसह त्याचे मार्गदर्शक मार्ग देखील प्रोफाइल प्रोजेक्शन, आवाज मूल्यांकन आणि लोड सत्यापनाच्या अधीन आहेत.

हा दृष्टीकोन OEM आणि अभियांत्रिकी संघांसाठी महत्त्वाचा आहे कारण शोधण्यायोग्य तपासणी डेटा इनकमिंग गुणवत्ता नियंत्रण, प्रकल्प दस्तऐवजीकरण आणि दीर्घकालीन देखभाल निर्णयांना समर्थन देऊ शकतो.

मैतू 5,000 पेक्षा जास्त जागतिक ग्राहकांना सेवा देण्याच्या अनुभवासह, सुझो ऑपरेशन सुरू झाल्यापासून विकसित केलेल्या अचूक लीड स्क्रू आणि रेखीय घटकांच्या 16,000 हून अधिक वैशिष्ट्यांचा अहवाल देते. त्याच्या उत्पादन संसाधनांमध्ये सुझोउ आणि डोंगगुआनमधील सुविधांचा समावेश आहे, जे लहान-प्रमाणाच्या आवश्यकता आणि मोठ्या उत्पादन ऑर्डर्सना समर्थन देतात.

वारंवार विचारले जाणारे प्रश्न

अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक काय आहेत?

अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक हे नियंत्रित स्थिती, गुळगुळीत प्रवास, उच्च कडकपणा आणि सातत्यपूर्ण भौमितिक सहिष्णुता आवश्यक असलेल्या अनुप्रयोगांसाठी डिझाइन केलेले उच्च-अचूकतेचे रेखीय गती घटक आहेत. ते सामान्यतः सेमीकंडक्टर उपकरणे, अचूक मशीन टूल्स, रोबोटिक्स, मापन उपकरणे आणि वैद्यकीय उत्पादनात वापरले जातात.

UP-ग्रेड रेखीय मार्गदर्शक मानक ग्रेडपेक्षा वेगळे काय बनवते?

UP-श्रेणी मार्गदर्शक मार्ग मानक श्रेणींपेक्षा घट्ट मितीय भत्त्यांसह तयार केले जातात. उदाहरणार्थ, Maitu चे सूचीबद्ध उत्पादन पॅरामीटर्स 500 मिमी पर्यंत लांबी असलेल्या UP-श्रेणीच्या रेलसाठी 2 μm चा △H आणि △W भत्ता दर्शवतात. ग्रेडची वास्तविक योग्यता संपूर्ण मशीन डिझाइन आणि आवश्यक अचूकतेवर अवलंबून असते.

उच्च-परिशुद्धता रेखीय मार्गदर्शकांसाठी सामान्यतः कोणती सामग्री वापरली जाते?

उच्च-कार्बन क्रोमियम बेअरिंग स्टील सामान्यतः रेखीय गती अनुप्रयोगांच्या मागणीसाठी निवडले जाते कारण ते उच्च कडकपणा प्राप्त करू शकते आणि उष्णता उपचारानंतर प्रतिरोधकपणा प्राप्त करू शकते. Maitu त्याच्या अल्ट्रा-प्रिसिजन मालिकेसाठी अंदाजे 58-62 HRC कडकपणासह SUJ2-समतुल्य सामग्री निर्दिष्ट करते.

रेखीय मार्गदर्शक सेवा जीवन कसे सुधारले जाऊ शकते?

योग्य स्थापना, योग्य प्रीलोड, योग्य स्नेहन, दूषितता नियंत्रण, योग्य भार वितरण आणि नियमित तपासणी हे सर्व सेवा जीवनात योगदान देतात. सीलबंद मार्गदर्शक मार्ग आणि योग्य पृष्ठभाग उपचार आव्हानात्मक ऑपरेटिंग वातावरणात अतिरिक्त संरक्षण प्रदान करू शकतात.

क्लीनरूम किंवा सेमीकंडक्टर ऍप्लिकेशन्ससाठी अल्ट्रा-प्रिसिजन मार्गदर्शक योग्य आहेत का?

जेव्हा मार्गदर्शक कॉन्फिगरेशन, स्नेहन, सीलिंग, पृष्ठभाग उपचार आणि स्वच्छता आवश्यकता अनुप्रयोगाशी योग्यरित्या जुळतात तेव्हा ते योग्य असू शकतात. संवेदनशील वातावरणासाठी, खरेदीदारांनी ऑर्डर देण्यापूर्वी पुरवठादाराशी सामग्री, कोटिंग, स्नेहन, कण-नियंत्रण आणि तपासणी आवश्यकतांबद्दल चर्चा करावी.

अंतिम विचार

अल्ट्रा प्रिसिजन रेखीय मार्गदर्शक अनुप्रयोगांमध्ये महत्त्वपूर्ण भूमिका बजावतात जेथे गती अचूकता, कडकपणा, पुनरावृत्तीक्षमता आणि विश्वासार्हता थेट उपकरणांच्या कार्यक्षमतेवर प्रभाव पाडतात. योग्य उपाय निवडण्यासाठी नाममात्र अचूक ग्रेडची तुलना करण्यापेक्षा अधिक आवश्यक आहे. सामग्रीची गुणवत्ता, रेसवे फिनिश, लोड वितरण, सीलिंग, स्नेहन, स्थापना परिस्थिती, तपासणी प्रक्रिया आणि अर्ज आवश्यकता या सर्वांचा एकत्रितपणे विचार केला पाहिजे.

अचूक रेखीय गती तंत्रज्ञान, विस्तृत उत्पादन पोर्टफोलिओ, तपशीलवार उत्पादन मापदंड आणि शोधण्यायोग्य गुणवत्ता-नियंत्रण प्रक्रियांमध्ये 12 वर्षांपेक्षा जास्त अनुभवासह, Maitu औद्योगिक अनुप्रयोगांची मागणी करण्यासाठी रेखीय मार्गदर्शक उपाय प्रदान करते. जर तुम्ही सीएनसी उपकरणे, सेमीकंडक्टर मशिनरी, रोबोटिक्स, अचूक मापन किंवा वैद्यकीय उत्पादनासाठी मार्गदर्शक मार्गांचे मूल्यमापन करत असाल तर, अल्ट्रा प्रिसिजन लिनियर मार्गदर्शकांबद्दल अधिक जाणून घ्या आणिआमच्याशी संपर्क साधातुमची अचूकता, लोड, रेल्वेची लांबी, पर्यावरणीय आणि सानुकूलित आवश्यकता यावर चर्चा करण्यासाठी.
