कोणता मेट्रिक स्क्रू स्टड तुमच्या असेंब्लीला बसतो?

A मेट्रिक स्क्रू स्टडसाधे दिसते—फक्त थ्रेडेड रॉड दोन कार्यरत टोकांसह—परंतु खेळपट्टी, ताकद, कोटिंग आणि सहिष्णुतेमधील लहान निवडीमुळे स्वच्छ बिल्ड आणि पुन्हा कामाची डोकेदुखी यात फरक होऊ शकतो.

या मार्गदर्शकामध्ये, मी तुम्हाला अभियंते, खरेदीदार आणि देखभाल कार्यसंघाद्वारे वापरल्या जाणाऱ्या व्यावहारिक निवड पद्धतीबद्दल सांगेन. वाटेत, मी तुम्हाला सर्वात सामान्य अडचणी कशा टाळायच्या आणि पुरवठादाराला तुमच्या गरजा स्पष्टपणे कशा सांगायच्या हे दाखवीन जसे कीSuzhou Maitu Screw Rod Manufacturing Co., Ltd.शब्दात बुडून न जाता.

लेखाचा सारांश

A मेट्रिक स्क्रू स्टडअनेकदा निवडले जाते कारण ते जागा वाचवते, सेवाक्षमता सुधारते आणि हाऊसिंग, फ्लँज आणि टॅप केलेल्या बेसमध्ये विश्वासार्ह क्लॅम्पिंग प्रदान करते. सर्वात सामान्य ग्राहक वेदना बिंदू म्हणजे जुळत नसलेली खेळपट्टी, अपुरा थ्रेड प्रतिबद्धता, चुकीची ताकद वर्ग, गंज समस्या आणि अस्पष्ट ऑर्डरिंग तपशील. हा लेख तुम्हाला आत्मविश्वासाने खरेदी करण्यात आणि अपयश कमी करण्यात मदत करण्यासाठी चरण-दर-चरण निवड कार्यप्रवाह, एक द्रुत संदर्भ सारणी, ऑर्डरिंग चेकलिस्ट, इंस्टॉलेशन टिपा आणि FAQ देतो.

• योग्य धागा आकार निवडा आणि प्रथम पिच करा, नंतर सहिष्णुता वर्गाची पुष्टी करा.
• संयुक्त स्टॅक-अपवर आधारित थ्रेड प्रतिबद्धता आणि पकड लांबीची गणना करा.
• सामर्थ्य वर्ग आणि सामग्री लोड आणि तापमानाशी जुळवा.
• पर्यावरणावर आधारित कोटिंग किंवा स्टेनलेस ग्रेड निवडा.
• एक संपूर्ण तपशील सूची पाठवा जेणेकरून कोट्स तुलना करता येतील आणि अचूक असतील.

सामग्री

• वास्तविक असेंब्लीमध्ये मेट्रिक स्क्रू स्टड समजून घेणे
• सर्वात जास्त स्टड समस्या निर्माण करणाऱ्या पाच चुका
• योग्य स्टड निवडण्यासाठी एक व्यावहारिक कार्यप्रवाह
• सामान्य परिस्थितीसाठी द्रुत संदर्भ सारणी
• स्पष्ट, जलद कोटेशनसाठी चेकलिस्ट ऑर्डर करणे
• स्थापना आणि सेवा टिपा जे अपयश टाळतात
• स्टड उत्पादकामध्ये काय पहावे
• वारंवार विचारले जाणारे प्रश्न

रुपरेषा

1. संयुक्त परिभाषित करा: बेस मटेरियल, टॅप केलेली खोली आणि स्टॅकची जाडी.
2. डिझाईन मानके आणि लोड गरजांवर आधारित थ्रेड आकार आणि खेळपट्टी निवडा.
3. थ्रेड्स आणि क्लॅम्पिंग फोर्सचे संरक्षण करण्यासाठी प्रतिबद्धता लांबी आणि एकूण लांबी सेट करा.
4. यांत्रिक आणि थर्मल मागणीसाठी सामर्थ्य वर्ग आणि सामग्री निवडा.
5. गंज आणि विधानसभा वर्तनासाठी पृष्ठभाग संरक्षण निवडा.
6. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी सहिष्णुता, चाचणी आणि कागदपत्रांची पुष्टी करा.

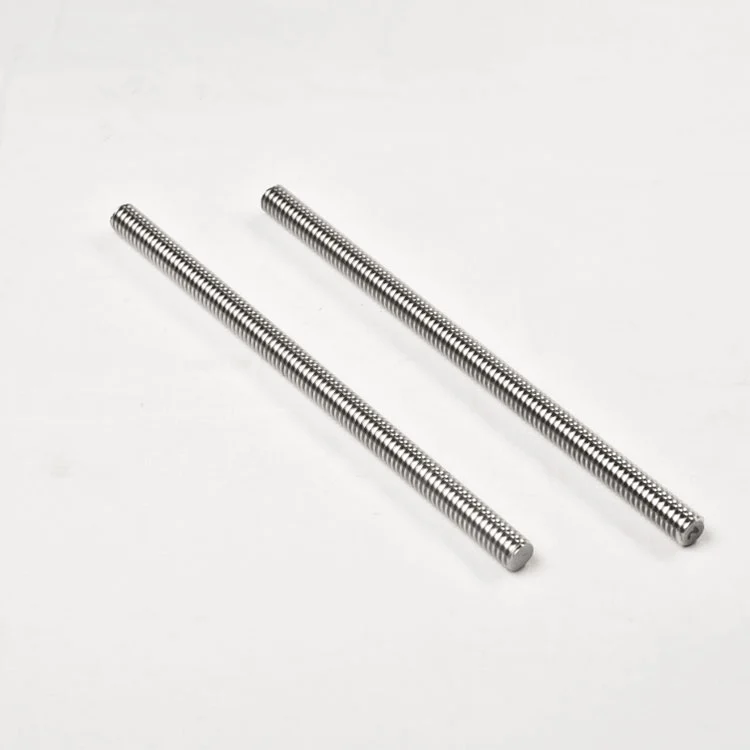

वास्तविक असेंब्लीमध्ये मेट्रिक स्क्रू स्टड समजून घेणे

A मेट्रिक स्क्रू स्टडएक थ्रेडेड फास्टनर घटकांना जोडण्यासाठी डिझाइन केलेले आहे जेथे एक बाजू सामान्यत: टॅप केलेल्या छिद्रामध्ये स्थापित केली जाते (किंवा डिझाइनवर अवलंबून दोन्ही बाजूंना नट आहे). स्टड सामान्य आहेत:

• Flanged सांधेजेथे वारंवार देखभाल करणे अपेक्षित आहे (पंप, वाल्व्ह, गिअरबॉक्सेस).
• ॲल्युमिनियम गृहनिर्माणजिथे तुम्हाला बेस थ्रेड्सचे वारंवार बोल्ट घालण्यापासून संरक्षण करायचे आहे.
• उच्च-तापमान झोनजेथे नियंत्रित प्रीलोड आणि सेवा प्रवेश महत्त्वाचा आहे.
• जागा-प्रतिबंधित असेंब्लीजेथे बोल्ट सहजपणे घालता येत नाहीत.

स्टडला अनेकदा प्राधान्य का दिले जाते: तुम्ही स्टड एकदा बेसमध्ये स्थापित करू शकता, नंतर टॅप केलेले छिद्र न घालता देखभाल दरम्यान नट काढून टाका आणि पुन्हा स्थापित करू शकता. मऊ साहित्य आणि वारंवार फाटलेल्या उपकरणांमध्ये ही एक मोठी गोष्ट आहे.

सर्वात जास्त स्टड समस्या निर्माण करणाऱ्या पाच चुका

बहुतेक समस्या "खराब स्टड" मुळे उद्भवत नाहीत. ते अपूर्ण चष्मा किंवा गृहितकांमुळे झाले आहेत. मी वारंवार पाहत असलेल्या शीर्ष पाच चुका येथे आहेत:

• न जुळणारी खेळपट्टी(उदाहरणार्थ, गोंधळात टाकणारी खडबडीत आणि बारीक खेळपट्टी). एक स्टड जो सहजतेने सुरू होतो आणि नंतर बांधतो तो एक उत्कृष्ट चिन्ह आहे.
• अपुरा थ्रेड प्रतिबद्धताबेस मटेरियलमध्ये, विशेषत: ॲल्युमिनियम किंवा कास्ट आयर्नमध्ये.
• चुकीचा ताकद वर्ग, स्ट्रेचिंग, क्लॅम्प लोड कमी होणे किंवा शॉक लोडिंगमध्ये ठिसूळ फ्रॅक्चर होऊ शकते.
• चुकीची पृष्ठभाग समाप्तपर्यावरणासाठी (गंज) किंवा असेंब्लीसाठी (गॅलिंग, विसंगत टॉर्क-टू-प्रीलोड).
• अस्पष्ट सहिष्णुता आणि मानक, ज्यामुळे तंदुरुस्त समस्या, विसंगत नट किंवा तपासणी अपयश निर्माण होऊ शकतात.

याचे निराकरण करणे "प्रिमियम खरेदी करणे" बद्दल कमी आणि हुशारीने निर्दिष्ट करण्याबद्दल अधिक आहे.

योग्य स्टड निवडण्यासाठी एक व्यावहारिक कार्यप्रवाह

ए निवडण्यासाठी येथे एक सरळ पद्धत आहेमेट्रिक स्क्रू स्टडनिर्णय अधिक गुंतागुंत न करता.

पायरी 1: थ्रेडचा आकार आणि पिच लॉक करा

• तुमच्या रेखांकन किंवा वीण भागांपासून सुरुवात करा: M6, M8, M10, इ.
• खेळपट्टीची स्पष्टपणे पुष्टी करा (उदाहरण: M10 × 1.5 वि M10 × 1.25).
• जर स्टड विद्यमान नट, वॉशर किंवा टूलिंगशी जुळत असेल, तर खेळपट्टीला नॉन-निगोशिएबल समजा.

पायरी 2: बेसमध्ये तुम्हाला किती धागा हवा आहे ते ठरवा

थ्रेड एंगेजमेंट म्हणजे अनेक असेंब्ली शांतपणे अयशस्वी होतात. खूप लहान आणि तुम्हाला बाहेर काढण्याचा धोका आहे; खूप लांब आहे आणि तुम्ही तळ बाहेर करू शकता, पातळ भिंत फोडू शकता किंवा छिद्रात मोडतोड करू शकता.

• मऊ बेस मटेरियलसाठी, तुम्हाला सामान्यत: अधिक प्रतिबद्धता आवश्यक असते.
• हार्ड स्टील्ससाठी, सामर्थ्य लक्ष्य पूर्ण करताना तुम्ही अनेकदा कमी प्रतिबद्धता वापरू शकता.
• नेहमी टॅप-होलची खोली, कोणतेही थ्रेड नसलेले लीड-इन आणि दूषित होण्याचा धोका (चिप्स, कोटिंग बिल्डअप) साठी खाते.

पायरी 3: जॉइंट स्टॅक-अपमधून पकड लांबी आणि एकूण लांबी सेट करा

क्लॅम्प केलेल्या भागांची एकूण जाडी मोजा (फ्लँज + गॅस्केट + वॉशर स्टॅक इ.). जोडा:

• पूर्ण नट प्रतिबद्धता साठी पुरेसा protruding धागा
• वॉशर आणि कोणत्याही लॉकिंग हार्डवेअरसाठी भत्ता
• एक लहान फरक जेणेकरून नट घट्ट करताना धागे संपत नाहीत

पायरी 4: लोड प्रोफाइलसाठी सामग्री आणि ताकद वर्ग निवडा

येथेच तुम्ही स्टडला वास्तविकतेसह संरेखित करता: स्थिर भार, कंपन, थर्मल सायकलिंग आणि सुरक्षा घटक. उच्च सामर्थ्य वर्ग हा आपोआप "चांगला" नसतो जर त्याने लवचिकता कमी केली किंवा तणाव वाढवणाऱ्या आणि खराब स्थापनेची संवेदनशीलता वाढवली.

• सामान्य औद्योगिक उपकरणे: संतुलित शक्ती आणि विश्वसनीयता.
• उच्च कंपन: क्लॅम्प लोड स्थिरता आणि योग्य लॉकिंग धोरणावर लक्ष केंद्रित करा.
• भारदस्त तापमान: सामर्थ्य राखणे, रेंगाळणे आणि पृष्ठभागाचे वर्तन विचारात घ्या.
• संक्षारक वातावरण: सामग्री आणि कोटिंग निर्णय बहुतेक वेळा पूर्ण ताकदीपेक्षा जास्त महत्त्वाचे असतात.

पायरी 5: पर्यावरण आणि असेंबली गरजांवर आधारित पृष्ठभाग संरक्षण निवडा

कोटिंग्स केवळ गंजाशी लढत नाहीत - ते घर्षण बदलतात, ज्यामुळे टॉर्क आणि क्लॅम्प लोडमधील संबंध बदलतात. म्हणूनच "एकसारखे दिसणारे" दोन स्टड ओळीवर खूप वेगळ्या पद्धतीने वागू शकतात.

• ओले किंवा मीठ प्रदर्शनासाठी, सिद्ध गंज प्रतिकारांना प्राधान्य द्या.
• स्टेनलेससाठी, गॅलिंग जोखीम कमी करण्यासाठी जप्तीविरोधी धोरणांची योजना करा.
• गंभीर प्रीलोडसाठी, टॉर्क परिणाम सुसंगत ठेवण्यासाठी स्नेहन/फिनिश प्रमाणित करा.

पायरी 6: सहिष्णुता आणि तपासणी अपेक्षांची पुष्टी करा

तुम्ही एखाद्या OEM ला पुरवठा करत असल्यास किंवा कडक बाजारपेठेत निर्यात करत असल्यास, सहिष्णुता वर्ग आणि तपासणी दस्तऐवज भौतिक स्टडइतकेच महत्त्वाचे असू शकतात. काय मोजले जाईल, ते कसे मोजले जाईल आणि कोणती कागदपत्रे अपेक्षित आहेत यावर सहमत आहात.

सामान्य परिस्थितीसाठी द्रुत संदर्भ सारणी

स्पष्ट, जलद कोटेशनसाठी चेकलिस्ट ऑर्डर करणे

तुम्हाला द्रुत कोट्स आणि कमी आश्चर्ये हवी असल्यास, तुमच्या पुरवठादाराला संपूर्ण तपशील पाठवा. येथे एक व्यावहारिक चेकलिस्ट आहे जी तुम्ही तुमच्या RFQ ईमेल किंवा खरेदी प्रणालीमध्ये कॉपी करू शकता:

• फास्टनर प्रकार: मेट्रिक स्क्रू स्टड (डबल-एंड, टॅप-एंड, पूर्णपणे थ्रेडेड, किंवा कस्टम)
• थ्रेड आकार आणि खेळपट्टी: उदाहरण M10 × 1.5 (दोन्ही बाजू वेगळ्या असल्यास)
• एकूण लांबी: ते कसे मोजले जाते आणि शेवटच्या कोणत्याही विशेष आवश्यकता समाविष्ट करा
• धाग्याची लांबी: पूर्णपणे थ्रेडेड किंवा आंशिक, आणि कोणत्याही अनथ्रेडेड शँकची आवश्यकता आहे
• साहित्य आणि शक्ती आवश्यकता: सेवा तापमान समाविष्ट करा आणि गंभीर असल्यास नोट्स लोड करा
• पृष्ठभाग समाप्त / कोटिंग: लागू असल्यास गंज अपेक्षा आणि रंग आवश्यकता
• सहिष्णुता/वर्ग आवश्यकता: तुमची असेंब्ली फिट होण्यास संवेदनशील असल्यास, हे गर्भित ठेवू नका
• प्रमाण आणि वितरण वेळापत्रक: प्रोटोटाइप, पायलट आणि मोठ्या प्रमाणात उत्पादन खंड
• दस्तऐवजीकरण: तपासणी अहवाल, साहित्य प्रमाणपत्र, यांत्रिक चाचणी, पॅकेजिंग लेबल
• अर्ज नोट्स: बेस मटेरियल (स्टील/ॲल्युमिनियम), टॅप केलेली खोली आणि कोणतेही विशेष बंधने

जेव्हा एखाद्या पुरवठादाराला या स्तराची स्पष्टता प्राप्त होते, तेव्हा तुम्हाला सामान्यत: अधिक अचूक किंमत मिळते, कमी मागे-पुढे प्रश्न आणि बॅचमध्ये उत्तम सुसंगतता मिळतेमेट्रिक स्क्रू स्टडउत्पादन

स्थापना आणि सेवा टिपा जे अपयश टाळतात

एक चांगला स्टड खराब स्थापित केला तरीही अयशस्वी होऊ शकतो. येथे व्यावहारिक टिपा आहेत ज्या सर्वात सामान्य फील्ड आणि असेंबली लाइन समस्या कमी करतात:

• टॅप केलेले भोक स्वच्छ करास्थापनेपूर्वी. चिप्स किंवा कोटिंग बिल्डअपमुळे बॉटमिंग आणि खोटे टॉर्क होऊ शकतात.
• स्टड जास्त ड्रायव्हिंग टाळा. बॉटमिंग पातळ भिंती क्रॅक किंवा थ्रेड विकृत करू शकता.
• घर्षण नियंत्रित करा. स्नेहन वापरले असल्यास, ते प्रमाणित करा. स्नेहन बदलणे बदलणे समान टॉर्क वर पकडीत घट्ट लोड साध्य.
• स्टेनलेस गॅलिंग प्रतिबंधित करा. स्टेनलेस हार्डवेअर निवडल्यास योग्य वंगण आणि असेंबली पद्धती वापरा.
• सातत्यपूर्ण घट्ट करण्याची पद्धत वापरागंभीर सांध्यांसाठी. टॉर्क अचूकता, अनुक्रम आणि टूल कॅलिब्रेशन हे लोक मान्य करायला आवडतात त्यापेक्षा जास्त महत्त्वाचे आहे.
• सेवाक्षमता महत्त्वाची. देखभाल कार्यसंघ वारंवार नट काढून टाकत असल्यास, गंज प्रतिरोधक बनवा आणि जप्तीविरोधी रणनीती डिझाइनचा भाग बनवा.

या पद्धती तुम्हाला मदत करतातमेट्रिक स्क्रू स्टडसातत्यपूर्ण प्रीलोड वितरीत करा आणि भविष्यातील पृथक्करण कमी वेदनादायक करा.

स्टड उत्पादकामध्ये काय पहावे

पुरवठादार निवडताना, तुम्ही फक्त स्टड खरेदी करत नाही—तुम्ही प्रक्रिया नियंत्रण खरेदी करत आहात. एक विश्वासार्ह निर्माता समर्थन करण्यास सक्षम असावा:

• स्पष्ट ट्रेसिबिलिटीबॅच आणि दस्तऐवजीकरण दरम्यान.
• स्थिर उत्पादन नियंत्रणेत्यामुळे प्रोटोटाइप मोठ्या प्रमाणात उत्पादनाशी जुळतात.
• सातत्यपूर्ण थ्रेडिंग आणि गेजिंगनट आणि टॅप केलेल्या छिद्रांसह फिट समस्या कमी करण्यासाठी.
• कोटिंग आणि पॅकेजिंग शिस्तसंक्रमण आणि स्टोरेज दरम्यान गंज टाळण्यासाठी.
• सानुकूलन समर्थनलांबी, शेवटच्या शैली किंवा विशेष आवश्यकतांसाठी.

तुम्ही पुरवठादारांची तुलना करत असल्यास, ते गंभीर वैशिष्ट्ये (थ्रेड गुणवत्ता, फिनिश कंसिस्टन्सी आणि तपासणी पद्धती) कसे नियंत्रित करतात ते विचारा. स्केलवर खरेदी करणाऱ्या संघांसाठी, सारख्या विशिष्ट उत्पादकासह कार्य करणेSuzhou Maitu Screw Rod Manufacturing Co., Ltd.संप्रेषण सुलभ करू शकते आणि कोट ते डिलिव्हरीपर्यंत तुमचा स्टड चष्मा सुसंगत ठेवू शकतो.

वारंवार विचारले जाणारे प्रश्न

उत्पादन-केंद्रित लेखात कीवर्ड किती वेळा दिसला पाहिजे?

वाचकांसाठी स्पष्ट आणि सुसंगत राहण्यासाठी पुरेसे आहे-सामान्यत: लेखात पसरलेले अनेक नैसर्गिक उल्लेख. व्यवहारात, जर विषय खऱ्या अर्थाने केंद्रीत असेल तर अमेट्रिक स्क्रू स्टड, शब्दरचना सक्तीची पुनरावृत्ती न करता सेंद्रियपणे दिसून येईल.

मी चुकीची खेळपट्टी ऑर्डर करणे कसे टाळू?

व्यास आणि पिच दोन्ही नेहमी लिखित स्वरूपात निर्दिष्ट करा (उदाहरणार्थ, “M10 × 1.5”). असेंबलीमध्ये विद्यमान नट किंवा टॅप केलेले छिद्र समाविष्ट असल्यास, अनुमानांऐवजी गेज किंवा मूळ रेखांकनासह खेळपट्टीची पडताळणी करा.

टॅप केलेल्या बेसमध्ये स्ट्रिप्ड थ्रेड्सचे सर्वात मोठे कारण काय आहे?

मऊ मटेरियलमध्ये अपुरा गुंतणे, भोकातील दूषितता किंवा स्थापनेदरम्यान जास्त टॉर्क ही सामान्य कारणे आहेत. प्रतिबद्धता आणि स्थापना प्रक्रियेला तुमच्या तपशीलाचा भाग बनवा, नंतरचा विचार नाही.

गंज प्रतिकार करण्यासाठी स्टेनलेस नेहमीच सर्वोत्तम आहे का?

नेहमी नाही. स्टेनलेस हे अनेक वातावरणात उत्कृष्ट असू शकते, परंतु ते गॅलिंग जोखीम आणू शकते आणि प्रत्येक लोड आणि तापमान प्रोफाइलसाठी सर्वोत्तम पर्याय असू शकत नाही. संपूर्ण वातावरण आणि असेंबली पद्धत विचारात घ्या.

कोटिंग घट्ट होण्याच्या परिणामांवर का परिणाम करते?

कारण कोटिंग घर्षण बदलते. घर्षणाने दिलेल्या टॉर्कवर तुम्हाला किती क्लॅम्प लोड मिळेल हे बदलते. प्रीलोड सुसंगतता महत्त्वाची असल्यास, कोटिंग आणि स्नेहन पद्धती प्रमाणित करा.

कोट मागताना मी कोणते तपशील समाविष्ट करावे?

थ्रेडचा आकार आणि खेळपट्टी, एकूण लांबी, धाग्याची लांबी, सामग्री/शक्तीची आवश्यकता, पृष्ठभाग समाप्त, सहनशीलता अपेक्षा, प्रमाण आणि दस्तऐवजीकरण आवश्यकता. वरील ऑर्डरिंग चेकलिस्ट एक चांगली टेम्पलेट आहे.

व्हायब्रेटिंग उपकरणांमध्ये मी सैल होणे कसे कमी करू शकतो?

योग्य प्रीलोड आणि सातत्यपूर्ण स्थापनेसह प्रारंभ करा. मग तुमच्या डिझाइनसाठी योग्य लॉकिंग धोरण निवडा (नट प्रकार, वॉशर सिस्टम किंवा इतर लॉकिंग दृष्टीकोन). सैल होणे ही सामान्यतः सिस्टम समस्या असते, फक्त स्टड समस्या नसते.

फील्ड मेंटेनन्समुळे स्टडचे नुकसान होत राहिल्यास मी काय करावे?

गंज प्रतिकार, सेवा प्रक्रिया (स्वच्छता आणि स्नेहन) आणि योग्य घट्ट करण्यासाठी प्रशिक्षण यावर लक्ष केंद्रित करा. काही प्रकरणांमध्ये, फिनिश अपग्रेड करणे, नट प्रकार बदलणे किंवा परिष्कृत प्रतिबद्धता डिझाइन सेवा आयुष्य लक्षणीय वाढवू शकते.

जेव्हा योग्यमेट्रिक स्क्रू स्टडस्पष्टपणे निर्दिष्ट केले आहे, योग्यरित्या स्थापित केले आहे, आणि वातावरणाशी जुळलेले आहे, तो अशा "कंटाळवाणा" भागांपैकी एक बनतो जो कधीही अपयशाचा अहवाल बनवत नाही - जे तुम्हाला हवे आहे तेच आहे.

तुम्हाला तुमच्या विशिष्ट अनुप्रयोगासाठी पर्याय निवडण्यात मदत हवी असल्यास किंवा तुमच्या रेखांकन आणि वापराच्या अटींवर आधारित कोट आवश्यक असल्यास,आमच्याशी संपर्क साधायेथेSuzhou Maitu Screw Rod Manufacturing Co., Ltd.आणि तुमचा धागा आकार, खेळपट्टी, लांबी, वातावरण आणि प्रमाण आवश्यकता सामायिक करा.
